Hiperkonvergens felhőcsomópont (tizenhárom{0}}az-egyben)

Tételek

Specifikációs paraméterek

Biztonságos és stabil

Ipari rendszerarchitektúra, beágyazott rendszerfejlesztésen alapuló, vírusfertőzés nélkül

Adat interfész

Kétutas USB-típus-A, 1-utas USB-típus-B

Hálózati kamera

Helyi hálózati kamera hozzáférés 16, hálózati hang- és képtovábbítás 8

Videó COdek

Akár 4 csatorna 1080P@60 kódoláshoz, 4 csatorna 1080P@60 dekódoláshoz vagy 8 csatorna 1080P@30 kódoláshoz és 8 csatorna 1080P@30 dekódoláshoz;

Audio és video protokoll

Audio támogatás G.711, G.722, G722.1, G722.1C, AAC, támogatás audio stream dekódolásához; 8 független audio kódfolyam kódolás támogatása, hangfüggetlen rögzítés és mentés támogatása;

Videó támogatás H.264HP, MP, BP, H265MP;

Kijelző terminál

A beépített -videószegmentációs funkcióval egyetlen képernyő/kép a képben/kép képen kívüli szintézis érhető el, például egyképernyős, duplaképernyős, háromképernyős, négyképernyős, ötképernyős, hatképernyős, hét képernyős, nyolc képernyős, kilenc képernyős, tízképernyős, tizenhárom képernyős, tizenhat képernyős; Akár 4 csoport független több-képernyő szintézis kijelző, támogatja a 2K/4K kimeneti képet;

Vezérlőpult

Különféle vezérlőpanelek támogatása, opcionális 10,1 hüvelykes vezetékes Android érintőképernyő (standard fali rögzítés nélkül, POE támogatás nélkül), 10,1 hüvelykes hálózati PoE asztali érintőképernyő, 10,1 hüvelykes hálózati PoE fali érintőképernyő (standard fali dobozzal), 4 hüvelykes hálózati PoE verzió 86 dobozos érintőképernyő

Codec sebesség

Akár 16 1080P kodek csatornák, csatornánként 512 Kbps – 16 Mbps

Audio bemenet

8 utas Phoenix terminál bemenet (a 48 V-os fantomtáplált MIC bemenetet vagy a lineáris bemenetet is támogatja), 8 beágyazott HDMI audio bemenet, 16 RTSP audio bemenet, 2 DSP audio bemenet, 1 OPS audio bemenet, 1 vezeték nélküli képernyő vetítő audio bemenet, 1 vezeték nélküli hangszóró modul digitális audiobemenet, 1 vezeték nélküli hangszóró modul audiobemenet} kézi{{{8} hangbemenet} (DIGIT MIC hálózati port, támogatja a 2 kézi--digitális mikrofon kapcsolat elérését)

Audio kimenet

4 soros hangkimenet, 4 200W@8 ohmos digitális végerősítő kimenet, 8 HDMI beágyazott audiokimenet, 10 DSP, 1 OPS kimenet; Kétféleképpen támogatja a hangerő-szabályozást, a hangtámogatást és a keverést

Videó bemenet

8 4K HDMI bemeneti port, 16 IP hálózati kamera bemenet, 1 belső OPS bemenet, 1 belső vezeték nélküli képernyővetítő bemenet

Videó kimenet

8 csatornás 4K HDMI kimeneti interfész, 8 csatornás RTMP push stream, 1 csatornás belső OPS kimenet, támogatja a HDMI kimeneti hangot követő kapcsolót

Hangfeldolgozás

Automatikus visszhangszűrés (AEC), automatikus erősítésszabályozás (AGC), automatikus zajszűrés/zajszűrés (ANC/ANS), automatikus visszacsatolás törlés (AFC), keverőmátrix (AM), csomagvesztés kompenzáció (PLC)

Videó feldolgozás

Támogatja a videofelbontás adaptálását, váltását, kiosztását, képernyő szegmentálását, feliratok szuperpozícióját, képparaméterek beállítását

Kommunikációs protokoll

SIP, BFCP kettős adatfolyam, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS;

Hálózati interfész

2 WAN port, 6 LAN port; Vagy állítson be 8 hálózati portot; Négy hálózati port támogatja a PoE tápellátást;

Keverő funkció

Támogatja a helyi hangot, a HDMI beágyazott hangot, a távoli audio RTSP hálózati hozzáférési adatfolyamot a keverőbe, dinamikusan kiválaszthatja a keverést; Ugyanakkor támogatja a beépített-OPS hangbemenetet, a beépített-vezeték nélküli képernyő hangbemenetet, a beépített-vezeték nélküli beszédmodul hangbemenetét a keverőbe;

Központi vezérlés

Egy-gombos központi vezérlés: kapcsolórendszer, kimeneti hangerő beállítása, jelforrás váltása, kameravezérlés, rögzítés és műsorszórás vezérlése, távhívás, környezetvezérlés stb.;

Környezetirányítási interfész

3 RS-232/485 interfész, 1*RS232/RS485 DEBUG, 2 RELAY (12V külső tápegységgel), 2 I/O, 2 IR

Videokonferencia

Támogatja a H.323-as pont-pont-videokonferencia-hívást, támogatja a kiegészítő adatfolyam-küldést;

Támogatja a SIP pont{0}}pont-pont közötti videokonferencia-hívást, támogatja a kiegészítő adatfolyam-küldést;

Az egy{0}}csomópont legfeljebb hat-partikonferencia-lehetőséget támogat (a SIP protokollon keresztül), lehetővé teszi több találkozósablon létrehozását, értekezletek ütemezését és a megbeszélések automatikus összehívását az ütemezett időpontban. Egy értekezlet során hozzáadhat egy meghívó terminált az értekezlethez, vagy eltávolíthat egy terminált az értekezletből. Egyetlen kattintással elnémíthatja/bekapcsolhatja bármelyik megbeszélést, illetve bezárhatja/bekapcsolhatja az összes értekezletet.

H.323 protokoll használata esetén támogassa a GK regisztrációt, hívjon rövid számon;

SIP protokoll használata esetén támogassa a SIP regisztrációt, hívjon rövid számon;

A videokonferencia-folyamat során támogassa a hang- és képtitkosítás átvitelét, a pont{0}}pont hívástitkosítást, a több- résztvevős videokonferencia-hívás titkosítását, hogy megakadályozza a hang- és képhallgatást a konferencia teljes folyamata alatt;

Élő közvetítés funkció

Akár 10 multicast támogatása élőben és igény szerint

Felvétel és lejátszás funkció

Támogatás felvételi és műsorszórási terjesztési terminálként és kliensként, 6 hang- és videófelvétel támogatása; Támogatja a 1 4K multi-képrögzítés szintézisét (azaz 1 4K szintetikus virtuális kép, több-csatornás 1920*1080 képszintézissel; nem támogatja a 4K HDMI vagy IPC bemeneti forrásrögzítést); A rögzítési és sugárzási fájlformátum MP4, támogatja az U-lemez automatikus/kézi másolását, az U disk rendszer kényszerített frissítése és a kezdeti konfiguráció visszaállítása, támogatja az USB-lemez írását, támogatja a felvételi fájl tartalomkezelését (letöltés/exportálás/szerkesztés/törlés)

Beépített{0}}merevlemez

3,5 hüvelykes megfigyelő merevlemez 2 TB-tal alapkivitelben, támogatja az akár 16 TB-os merevlemezt (egylemezes);

Támogatja a két lemezt, két beépített{0}}figyelő merevlemezt;

Támogatás USB külső bővítő merevlemezen keresztül;

Energiatakarékosság és környezetvédelem

Támogatja a hálózati alvást és ébresztést, egy{0}}gombos kapcsolórendszer

Karbantartási funkció

Támogatja a webes interfész kezelést, gyors konfigurációs eszközportot biztosít, támogatja a webport jelszó megváltoztatását, IP-cím módosítását, gyári beállítások visszaállítását, szoftverfrissítést, indikátort, infravörös tanulást, naplókezelést, soros hibakeresést, Telnet távoli hibakeresést, távoli üzemeltetés és karbantartás menedzsmentet

Beépített -OPS PC

Fusion OPS számítógép, 16 GB RAM, 512 GB merevlemez

Beépített{0}}vezeték nélküli vetítés

Támogatja a vezeték nélküli vetítővászon adó egy-kattintásos vetítését, támogatja a hordozható terminál PC-t/mobiltelefont/PAD-képernyővetítő kliens képernyővetítését, támogatja a külső antennát a vételi jel kiterjesztéséhez

Beépített{0}}vezeték nélküli beszédmodul

Ugyanakkor támogatja a 2 mikrofont a beszédhez, támogatja a vezeték nélküli kézi mikrofont/gallércsipeszt/fejhallgató-adót; Támogassa a külső antennát a vételi jel kiterjesztéséhez

Telepítési mód

3U Telecom szabványos szekrénybeépítés

Eszköz mérete

Termék mérete: Szé * Mé * Ma 437mm * 442mm * 132,5mm (fogantyúval együtt)

Termék mérete: Szé * Mé * Ma 437mm * 410mm * 132,5mm (fogantyú nélkül)

Bemeneti feszültség áram

AC100~240V/50~60Hz

A készülék energiafogyasztása

Tipikus energiafogyasztás 50W;Teljes terhelésű fogyasztás 750W

A berendezés súlya

A gép nettó tömege 14,6 kg, bruttó tömege 16 kg

Üzemi hőmérséklet

Munkavégzés 0-45 fok között

Páratartalom magasság

10% ~ 90%, magasság kisebb vagy egyenlő, mint 5000 méter

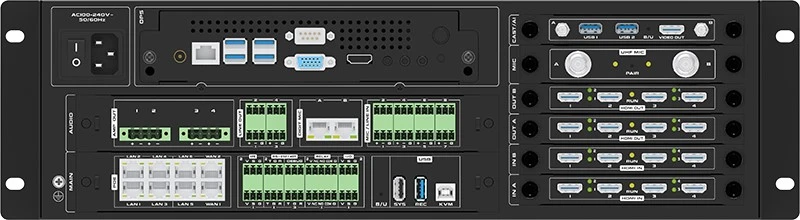

Gazdaház (standard fő vezérlőkártya és hangkártya, a többi kártya opcionális)

Fő motorház

Beépített{0}}FŐ vezérlőkártya (FŐ kártya), AUDIO kártya (AUDIO kártya)

FŐ vezérlőkártya (FŐ kártya)

8 gigabites hálózati portot (beleértve 4 POE-t), 3 RS-232/485 portot, 1*RS232/RS485 DEBUG-ot, 2 RELAY-t, 2 I/O-t, 2 IR-t, 2 USB Type-A, 1 USB Type-B-t tartalmaz.

AUDIO kártya (AUDIO kártya)

Kézi--digitális audio beszédrendszer, támogatja a 2 kézi--kézi digitális mikrofon kapcsolat elérését (DIGIT MIC hálózati port), 8 Phoenix terminál MIC/LINE bemenet (48V fantomtáp MIC bemenet vagy lineáris bemenet támogatása), 4 Phoenix OUT terminál digitális kimenet LINE kimenet, audioamplifi kimenet (4x200W@8Ω)

A fő doboz a következő táblákkal szerelhető fel:

Négy-utas HDMI bemeneti kártya CR-4I-HDMI

Tábla típusa

Egy kártya négy HDMI bemeneti kártya, betöltve a fogadó szállított

Gazda adaptációja

Egy gazdagép legfeljebb 2 HDMI bemeneti kártyát támogat

Bemeneti jel

4 csatornás HDMI jel, támogatja a beágyazott audiojel bemenetet

Bemeneti csatlakozó

A típusú 19 tűs női fej

A jel típusa

HDMI, DVI{0}}D, amely automatikusan felismeri a bemeneti jeleket

Felbontás

Maximális bemeneti felbontás 4K30

Audio formátum

PCM formátum támogatása

Szabványok

HDMI2.0 támogatás

EDID menedzsment

EDID import támogatása

Egyéb funkciók

Karakterfedő funkció támogatása

Négy-csatornás HDMI kimeneti kártya CR-4O-HDMI

Tábla típusa

Egy kártya négy HDMI kimeneti kártya, betöltve a fogadó szállított

Gazda adaptációja

Egy gazdagép legfeljebb 2 HDMI kimeneti kártyát támogat

Kimeneti jel

4 csatornás HDMI jel, támogatja a beágyazott audiojel kimenetet

Bemeneti csatlakozó

A típusú 19 tűs női fej

A jel típusa

HDMI, DVI{0}}D

Felbontás

Maximális kimeneti felbontás 4K30

Standard

Támogatja a HDMI2.0-t

Egyéb jellemzők

Kimeneti formátumok konfigurálásának támogatása

OPS Board CR-OPS-NYEREMÉNY

Tábla típusa

OPS kártya, a gazdagépbe betöltött, szabványos integrált OPS 11 generációs számítógép OPS-I5A11-16-512 (16G+512G), előre telepített Windows11 Professional Edition operációs rendszer; (Az adott konfiguráció a szállítástól függ)

Gazda adaptációja

Egy gazdagép legfeljebb egy OPS-kártyát támogat

OPS teljesítmény

(Szállítástól függő konkrét konfiguráció)

1, hat mag tizenkét szál;

2, fő frekvencia 2,7GHz-4,6GHz;

3, gyorsítótár szintje 3 12MB;

4, alaplap konfigurációja: I5 11500;

5, grafikus kártya: Intel core grafikus kártya 750;

6, felbontás 5K60HZ;

7, alapfrekvencia: 350MHz;

8. Dinamikus frekvencia: 1,3 GHz;

9, CPU fogyasztás: 65W;

10, hagyományos fogyasztás: 85W;

11, maximális fogyasztás: 120W;

Vezeték nélküli vetítőkártya és vetítővászon projektor CR-VIA-CAST

Táblakártya típusok

Vezeték nélküli képernyő fogadó modul kártya, betöltve a gazdagépbe; A vezeték nélküli vetítővászon vevőmodul kártyája egy WIFI one{0}}gombbal van felszerelve a VIA-T8 képernyő-adó pigtailén; A szabvány 2 rövid rúdantennával, 2 antennahosszabbító vezetékkel és 2 tapadókoronggal van felszerelve, amelyek megakadályozzák, hogy a szekrény leárnyékolja a vezeték nélküli vetítési jelet;

Gazdagép adaptáció

Egyetlen gazdagép legfeljebb 1 vezeték nélküli képernyővetítés fogadó modul kártyát támogat

Vezeték nélküli vetítési teljesítmény

1, Wi-Fi modul: 5GHz/2.4GHz

2. Wi-Fi sávszélesség: 867MHz

3, indítási idő:<15s

4, képernyő válaszidő: kevesebb vagy egyenlő, mint 3 s

5, elővásárlási válaszidő: 2 s vagy annál kisebb

6, támogatási rendszer: Windows/Mac OS/IOS/ Android

7, működési mód: plug and play, egy-gombos képernyővetítés

8, párosítási mód: Helyezze be az USB interfész automatikus párosításának vevő végét

Átviteli felbontás: 1920 X 1080

10, képkocka sebesség: 30 fps és kevesebb

11, tápegység interfész: USB2.0, USB3.0

12, videó átviteli interfész: USB2.0, USB3.0

13, érintés vissza: 10 óra @Windows/Mac OS

Vezeték nélküli MIC-kártya és kézi{0}}MIC CR-MD-MIC

Tábla típusa

UHF vezeték nélküli beszédvevő modul kártyakártya, betöltve a gazdagépbe; Az UHF vezeték nélküli beszédvevő modul 2 db MD-13 vezeték nélküli kézi mikrofonnal van felszerelve; Alapfelszereltség 2 rövid rúdantennával, 2 antennahosszabbító vezetékkel, 2 tapadókoronggal, hogy a szekrény ne árnyékolja a vezeték nélküli vetítési jelet;

Gazdagép adaptáció

Egyetlen gazdagép legfeljebb 1 UHF vezeték nélküli beszédvevő modul kártyakártyát támogat

UHF vezeték nélküli hangszórólap teljesítmény

Vezeték nélküli mikrofon fogadókártya paraméterei:

1, vizuális sáv tartomány: 470-960 MHz (régiótól függően);

2, hangválasz: 20 Hz-18 kHz;

3, teljes harmonikus torzítás:<1% (@AF1 KHz, RF46 dBu);

4, dynamic range: >100 dB;

5, signal to noise ratio: >92 dB;

Vezeték nélküli kézi mikrofon paraméterei:

1, kézi adó Mi mag: mozgó tekercs típusú;

2, bemeneti erősítési tartomány: 30 dB;

3, RF kimeneti teljesítmény: 10 mw;

4, teljesítményigény: 2 db AA(LR6) alkáli elem;

5, akkumulátor használati idő: akár 10 óra;

6, mérete: 36 x 245 (mm);

7, súly: 0. 28KG;
