Áttekintés

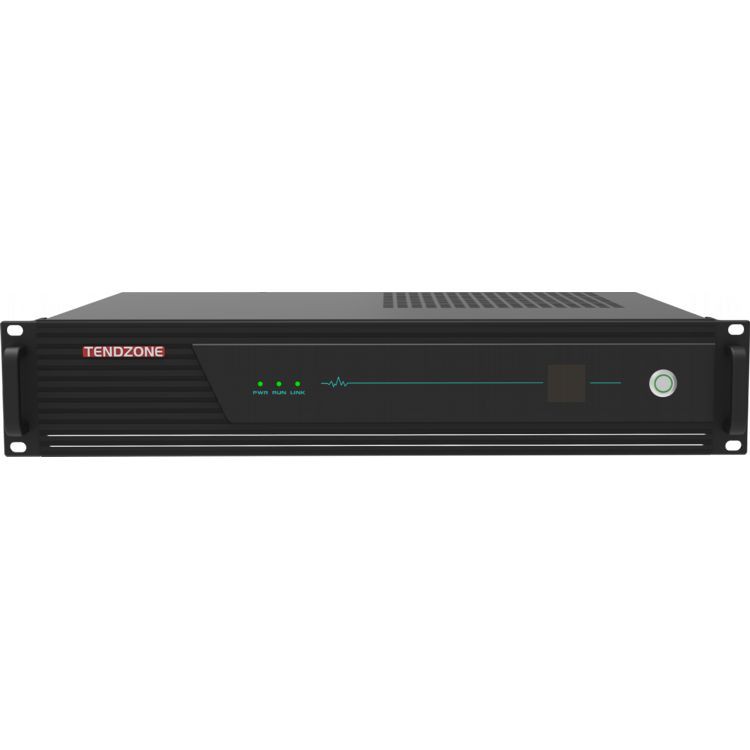

A CLIMBER-1009 sorozat a TENZONE legújabb 12-in{2}} többfunkciós terminálállomása, amely több éves integrált termékfejlesztési tapasztalatra épül. Ez a fejlett megoldás egyesíti a TENZONE legújabb audio-algoritmusait, videokodekjeit, központosított vezérlését, médiafeldolgozását, távoli kommunikációját és egyéb technológiáit. A hazai magprocesszorokkal működő CLIMBER-1009 egy új generációs, többfunkciós integrált eszköz, amelyet beágyazott rendszerekre optimalizáltak.

A rugalmasságot szem előtt tartva tervezték, ez a termék plug-in kártya kialakítással rendelkezik, hogy megfeleljen a különféle forgatókönyv-specifikus igényeknek. Számos funkciót integrál, beleértve a távoli videokonferenciát, a helyi rögzítést és műsorszórást, a hangerősítést, a videomátrix váltást, a perifériás környezetvezérlést, a központosított egyesített érintést, az elosztott bemeneti és kimeneti kodekeket, az IPC hozzáférést, a POE gigabites kapcsolót és még sok mást. A CLIMBER-1009 ideális multimédiás konferenciatermekben, intelligens tantermekben, előadótermekben, többfunkciós termekben, mobil irányító és diszpécser központokban és egyéb környezetekben.

Ez a 12-in{1}} többfunkciós terminálgazda számos műveletet támogat, például helyi és távoli értekezleteket, távoli élő közvetítést, képzést, felügyeletet, tanítást és mobil irányítást. Zökkenőmentes integrációt kínál különféle audiovizuális és környezeti perifériákkal, lehetővé téve az intelligens és hatékony működést. Beépített OPS számítógéppel, vezeték nélküli képernyővetítéssel és vezeték nélküli mikrofonmodulokkal rendelkező, hiperkonvergens, minden-az-egyben eszközként konfigurálható, amely mindenre kiterjedő megoldást kínál, amely helyet takarít meg és egyszerűsíti a felhasználói interakciót.

A médiafeldolgozó chipek új generációjával a CLIMBER{0}} erőteljes teljesítményt nyújt, és támogatja a H265 4K@60fps videokodeket, javítva a kép- és hangminőséget a kiváló HD-élmény érdekében. Ezenkívül jelentős fejlesztéseket kínál a kompatibilitás, a hálózati alkalmazkodóképesség, a késleltetéskezelés, a csomagvesztés elleni védelem, a többképernyős kezelés és a párhuzamos többfunkciós feldolgozás terén, így optimális megoldást jelent a kormányzat, a vállalati, a közbiztonsági, az oktatási, az egészségügyi és a többfunkciós feldolgozás terén. más ágazatok.

Jellemzők

OPS számítógép:

Beépített OPS Computer, Megfelel az irodai követelményeknek, és telepíthet irodai szoftvereket, mint például a Tencent Meeting szoftver alapú videokonferenciákhoz. (Testre szabható hazai OPS-sel egyedi igények szerint).

Intelligens központi vezérlés:

A multimédiás berendezések integrált vezérlése a konferencia táblagépen keresztül, lehetővé téve az audio és videó, a videokonferencia, a rögzítés, a műsorszórás és a harmadik féltől származó perifériák egységes kezelését.
Támogatja a közös központi vezérlő interfészeket, mint például az RS232/485/IR/IO/RELAY a más eszközökkel való egyszerű integráció érdekében.
Támogatja a Zigbee IoT protokollt a további vezérlési lehetőségekhez.
Kétirányú vezérlés egyetlen soros kapcsolaton keresztül az egyszerűsített rendszerkezelés érdekében.
A vezetékes vezérlést a vezeték nélküli IoT-vezérléssel kombinálja a stabil működés biztosítása és az interferencia elkerülése érdekében.

Nagy felbontású 4K videomátrix:

4-in-6-out 4K60 HD zökkenőmentes videomátrix teljes rugalmassággal több képernyő-konfigurációhoz.
Különféle forgatókönyveket támogat, például multimédiás konferenciatermeket, multimédiás osztálytermeket és irányítóközpontokat.
Lehetővé teszi a helyi központosított vezérlést, kijelzőt, hangerősítést és egyéb követelményeket.
Támogatja a Multimedia Information Distributed Interactive System (MIDIS) kodektechnológiát, amely elosztott bemeneti/kimeneti interfészként működik.

Digitális audio processzor:

8-be{1}}kimenet teljes funkcionalitású audio interfész, beleértve a beépített hálózati hangot és a HDMI audio támogatást.
Integrált 5A-es hangalgoritmus, amely csökkenti a visszhangot és a zajt, ideális osztálytermi és konferenciatermi környezetben.
Beépített digitális erősítő 2×100 W névleges teljesítménnyel a tiszta, erőteljes hangteljesítmény érdekében.

Videokonferencia:

Helyi rögzítési és lejátszási funkció videokonferenciákhoz.
Támogatja a távoli interaktív SIP-hívásokat, lehetővé téve a kétirányú audio- és videokommunikációt a távoli együttműködéshez.
Opcionális több féltől származó interaktív engedélyezés a harmadik fél videokonferencia-platformjaival való zökkenőmentes integrációhoz, amely támogatja a szabványos protokollokat.

Vezeték nélküli mikrofon:

UHF vevőállomás, támogatja a vezeték nélküli kézi mikrofonhoz való hozzáférést, helyi hangerősítéshez, konferencia rögzítéshez, videokonferencia beszéderősítéshez;

Vezeték nélküli képernyő kivetítés:

Támogassa a hordozható eszköz, okostelefon vagy táblagép asztali képének vezeték nélküli megjelenítését a képernyőn egy kis hardverkulcs vagy képernyővetítő kliens segítségével.

POE hálózati kapcsoló:

Támogatja az IPC tápellátást, képet és vezérlést egyetlen kábelen keresztül, leegyszerűsítve a vezetékezést és a telepítést.
TCP/UDP hálózati vezérlés harmadik féltől származó eszközökhöz, javítva a rendszerintegrációt.
API interfész dokumentációt biztosít az egyéni integrációkhoz.

Helyi felvétel és lejátszás:

Támogatja 4-6 videofolyam helyi rögzítését, lehetővé téve a könnyű videótárolást és -hozzáférést.
Ideális találkozók rögzítéséhez, élő események közvetítéséhez és edzésekhez.

Bemeneti/kimeneti interfész:

Támogatja a multimédiás elosztott interaktív rendszerekkel való integrációt az elosztott ütemezéshez és parancsokhoz.
Több I/O lehetőséget biztosít a rugalmas rendszercsatlakozáshoz és -felügyelethez.

IPC hozzáférés:

Akár 16 IPC videó bemenetet támogat, képes kezelni a helyi kimenetet és a felvételt.
Ideális olyan környezetekhez, ahol videofelügyeletet és felügyeleti integrációt igényelnek.

Stabil és Megbízható:

Beágyazott Linux rendszerre épül, amely biztosítja a vírusok elleni immunitást és biztonságos működési környezetet.
Carrier-minőségű szerkezeti kialakítás a hét minden napján, 24 órában folyamatos működéshez, így a rendszer rendkívül megbízható és alkalmas a kritikus alkalmazásokhoz.
A készülék beépíthető szabványos szekrénybe vagy önállóan is használható, rugalmas beépítési lehetőségeket kínálva.
Elülső panel LCD az egyszerű megfigyeléshez és állapotfrissítéshez.
Kettős tápkapcsoló (kemény és lágy táp) a zökkenőmentes működéshez és a rendszer készenléti/ébresztési funkciójához.

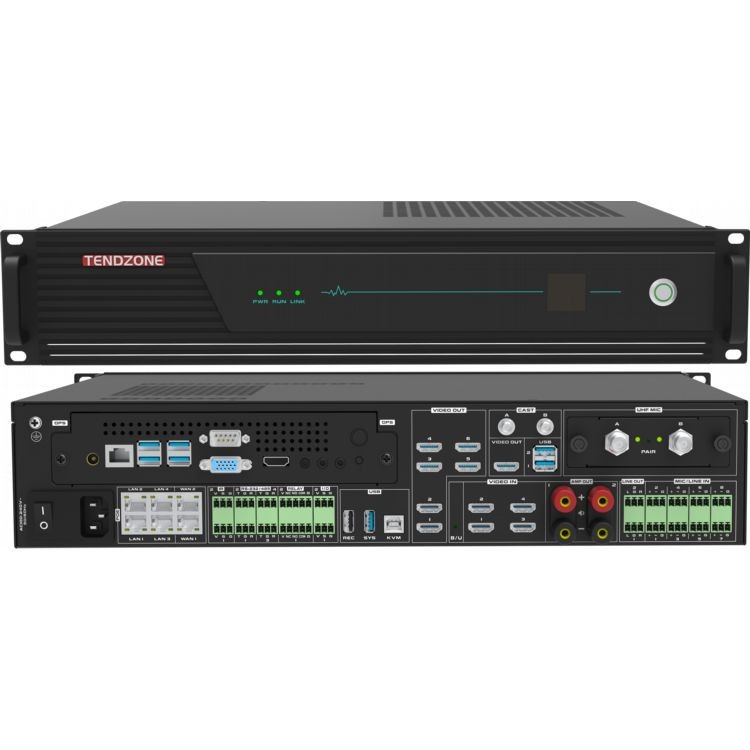

Hátsó panel kép:

(1) OPS számítógép ( 2 ) Gazda tápkapcsoló (3) Gazda táp ( 4 ) Gigabit Ethernet port * 6 (ebből 4 POE) ( 5 ) IR infravörös interfész * 2 ( 6 ) RS-232/485 interfész * 3 + RS-232/485 hibakereső port * 1 ( 7 ) ELAY vezérlőport * 2 ( feszültség és áram: 12V/legfeljebb 1A ) ( 8 ) I/O interfész*2 (feszültség és áram: 12V/legfeljebb 1A ) ( 9 ) USB Type-A *2, USB Type-B*1 (10) HDMI kimeneti port* 6 ( 1 1 ) HDMI bemeneti port *4 ( 1 2 ) Erősítő csatlakozó 100 W @ 8 ohm * 2 pár ( 13 ) L/R Phoenix terminál sztereó kimenet * 2 ( összesen 4 független audio kimenet ) (14) MIC/LINE bemeneti port * 8 (15) CAST vezeték nélküli vetítés (16) UHF vezeték nélküli beszédmodul

Népszerű tags: tizenkét az egyben integrált processzor, Kína tizenkét az egyben integrált processzorgyártók, beszállítók, gyár

MŰSZAKI ADATOK

projekt	Műszaki adatok
Biztonságos és stabil	Ipari szintű rendszerarchitektúra, LINUX rendszerre fejlesztett, vírusmentes
Adatfelület	2 USB Type-A, 1 USB Type-B
Hálózati kamera	12 helyi hálózati kamera, 4 hálózati továbbítás
Videó kodek	Akár 4 csatorna 1080P@60 kódolás, akár 4 csatorna 1080P@60 dekódolás vagy 8 csatorna 1080P@30 kódolás és 8 csatorna 1080P@30 dekódolás;
Audio és video protokoll	Az audio támogatja a G.711, G.722, G722.1, G722.1C, AAC szabványokat, és támogatja az audio kódfolyamok dekódolását A videó támogatja a H.264HP, MP, BP, H265MP fájlokat
Kijelző terminál	Beépített videofelosztási funkció, amely képes egyetlen képernyő/kép a képben/kép-ki-kép szintézisre, feliratfedésre, terminálnév-fedésre és állomáslogó megjelenítésére egyszeres, dupla, három, négy, öt, hat, hét, nyolc, kilenc, tíz, tizenhárom és tizenhat osztott képernyő
vezérlőpult	Különféle vezérlőpaneleket támogat, opcionális 10{1}}vezetékes Android érintőképernyő (standard fali rögzítés nélkül, POE támogatás nélkül), 101-colos hálózati PoE asztali érintőképernyő, 10.{{5} }}colos hálózati PoE falra szerelhető érintőképernyő (standard falra szerelhető alsó dobozzal)
Codec sebesség	Maximum 16 csatorna 1080P kodekkel, csatornánként 512Kbps ~ 16Mbps
Audio bemenet	8-utas Phoenix terminál bemenet (48 V-os fantomtáp MIC bemenetet vagy vonalas lineáris bemenetet támogat) , 4 -utas HDMI beágyazott hangbemenet, 1-utas OPS audio bemenet, 1-utas vezeték nélküli vetítési hangbemenet (opcionális), 1-utas vezeték nélküli beszédmodul audiobemenet (opcionális)
Hangkimenet	4-kimeneti hangkimenet (vagy 2 pár L/R Phoenix terminál sztereó kimenet), 2-út 100 W@8 ohmos digitális erősítő kimenet (vagy 2-út 150 W@4 ohm digitális erősítő kimenet) , 2 -utas HDMI beágyazott hangkimenet ; támogatja a hangerő beállítását, a hang támogatja a szinkronizálást és a keverést. A HDMI OUT1 támogatja az összes audio bemenet erősítését, a HDMI OUT2~HDMI OUT6 csak a hálózati RSTP stream audio erősítést támogatja.
Videó bemenet	4 HDMI bemeneti interfész, 16 IP hálózati kamera bemenet; A HDMI IN1 és a HDMI IN3 4K30 maximális felbontású bemenetet, a HDMI IN2 és HDMI IN4 pedig 1920*1080@60 maximális felbontású bemenetet támogat;
Videó kimenet	1) 6- csatornás HDMI kimeneti interfész , amelyből a HDMI OUT2~HDMI OUT6 homológ jelkimenetek; A HDMI OUT1 maximum 4K30 kimenetet támogat, a HDMI OUT2~HDMI OUT6 pedig az 1920*1080@60 kimenet maximális felbontását; 2) Amikor a beépített OPS számítógép megnyit egy Tencent találkozót (ha a kamera HDMI IN-hez csatlakozik), a beépített OPS számítógép képernyője csak a HDMI OUT1 kimenetről jeleníthető meg, a HDMI OUT2~6 pedig csak a a HDMI IN csatlakozóhoz csatlakoztatott kamera; 3) Amikor a beépített OPS megnyit egy Tencent-megbeszélést (amikor csak egy USB-kamera csatlakozik közvetlenül az OPS USB-portjához Tencent-megbeszélés-kameragyűjteményként), a beépített OPS számítógép képernyője kiadható a HDMI OUT1~ kimenetről. 6; 4) Ha a Tencent Meeting nincs folyamatban, a HDMI OUT1 és HDMI OUT2~6 kimenete kiválasztható a vezeték nélküli képernyővetítés, a beépített OPS számítógép és a HDMI IN1~4 közül;
Hangfeldolgozás	Támogatja az automatikus visszhangtörlést (AEC), az automatikus erősítésszabályozást (AGC), az automatikus zajszűrést/zajszűrést (ANC/ANS), az automatikus visszacsatolás törlést (AFC), a keverőmátrixot (AM), a csomagvesztés kompenzációt (PLC)
Videó feldolgozás	Támogatja a videofelbontás adaptálását, a váltást, a kiosztást, a képernyő felosztását, a görgethető felirat-fedvény megjelenítést, a terminálnév-fedvényt, az állomáslogó megjelenítését és a képparaméterek beállítását; a felirat és a terminálnév átfedése tetszőleges pozícióbeállítást támogat; Az állomás logója támogatja a bal felső, a jobb felső, a bal alsó és a jobb alsó helyzetbeállítást, valamint támogatja az átlátszóság kijelzőjének beállítását;
Kommunikációs protokoll	SIP, BFCP kettős adatfolyam, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS;
Hálózati interfész	1 WAN port, 5 LAN port; vagy állítson be 6 hálózati portot teljesen csatlakoztatva; A hálózati portok közül 4 támogatja a PoE tápellátást; Megjegyzés: Ha harmadik féltől származó PoE-kapcsolóhoz kell csatlakoznia, javasoljuk, hogy olyan hálózati portot használjon, amely nem támogatja a PoE-t a másik fél PoE-kapcsolójához való csatlakozáshoz, hogy biztosítsa, hogy az egyik hálózati port nem biztosít külső PoE-tápellátást. . Próbáljon meg ne csatlakozni közvetlenül egymáshoz PoE interfészek használatával.
Keverő funkció	Támogatja továbbá a helyi hangot, a HDMI beágyazott hangot és a távoli audio RTSP hálózati hozzáférést a keverőbe, és dinamikusan kiválaszthatja a keverést; támogatja a beépített OPS audio bemenetet, a beépített vezeték nélküli képernyővetítési hangbemenetet (opcionális) és a beépített vezeték nélküli beszédmodul hangbemenetét (opcionális), amely a keverőbe kerül;
Központi vezérlés	Egyérintéses központi vezérlés: kapcsolórendszer, kimeneti hangerő beállítása, jelforrás váltása, kameravezérlés, felvétel és műsorszórás vezérlése, távhívás, környezetvezérlés stb. Támogatja a 12 V-os tápellátást a központ számára a RELAY porton keresztül;
Környezetirányítási interfész	3-utas RS-232/485 interfész, 1*RS232/RS485 DEBUG , 2-utas RELAY, 2-utas I/O, 2-utas infravörös IR
videokonferencia	Támogatja a H.323 pont-pont videokonferencia-hívásokat és a kiegészítő adatfolyam-küldést; Támogatja a SIP-pont-pont videokonferencia-hívásokat és a kiegészítő adatfolyam-küldést; Egyetlen gép legfeljebb 6-bulikonferenciát támogat (SIP protokollon keresztül), több konferenciasablon létrehozását, támogatja az ütemezett konferenciákat, és az ütemezett időpontnak megfelelően automatikusan összehívja a konferenciákat; meghívhat új terminálokat, hogy csatlakozzanak a konferenciához a konferencia alatt, vagy kirúghat egy terminált a konferenciából; egy kattintással elnémíthatja/feloldhatja bármelyik helyszínt, vagy elnémíthatja/feloldhatja az összes helyszínt; A H.323 protokoll használatakor a GK regisztráció támogatott, és rövid számokon keresztül lehet hívni; A SIP protokoll használatakor a SIP regisztráció támogatott, és rövid számokon keresztül lehet hívni;
Push stream	Támogassa a streamelést nem kevesebb, mint 8 különböző élő közvetítési platformon egyszerre
Élő közvetítés funkció	Akár 10-csatornás csoportos küldést, élő közvetítést és igény szerinti adást támogat
Felvétel funkció	Támogatja a rögzítési és műsorszórási terjesztési terminálként és kliensként való használatát, legfeljebb 4 helyi felvételi adatfolyammal (vagy 1 4K kép rögzítésével), a rögzítési és sugárzási fájlformátum MP4 , támogatja az USB flash meghajtók automatikus másolását, az USB flash meghajtó rendszer kényszerített frissítése és a kezdeti konfiguráció visszaállítása, támogatja a rögzítési fájl tartalomkezelését (letöltés/exportálás/szerkesztés/törlés)
Belső merevlemez	Szabványos 2 TB-os 3.{2}}hüvelykes felügyeleti szintű merevlemez, USB-n keresztül 12 TB-os merevlemezre bővíthető
Hálózati kommunikáció	Támogatja a 4 -csatorna hangkeverését és lejátszását, támogatja a hálózati alvást és ébresztést, egyérintéses rendszerkapcsolót
Karbantartási funkció	Támogatja a webes interfész kezelést, biztosítja az eszközportok gyors konfigurálását, támogatja a webport jelszavának módosítását, IP-cím módosítását, gyári beállítások visszaállítását, szoftverfrissítést, jelzőfényt, infravörös tanulást, naplókezelést, soros port hibakeresést, Telnet távoli hibakeresést, távoli üzemeltetés és karbantartás menedzsmentet
Beépített OPS számítógép modul	1) OPS számítógép (Windows verzió) modul, standard konfigurációval integrált OPS 11. generációs számítógép, 16G memória, 512G merevlemez, Windows 11 Professional operációs rendszerrel telepítve; 2) A Tencent Conference funkció telepíthető, amely támogatja a külső video- és audiojelek használatát a Tencent Conference kamerájaként és mikrofonjaként. Ugyanakkor a Tencent Conference video interfész a helyi HDMI OUT1 interfészen keresztül továbbítható, és a helyi audio interfészen keresztül erősíthető; 3) A HDMI OUT2 interfész a Tencent Conference videobemenet egyetlen adatgyűjtési forrása;
Vezeték nélküli vetítési funkció	1) Az opcionális vezeték nélküli képernyővetítő modul támogatja a hordozható terminál PC/mobiltelefon/PAD asztali képeinek vezeték nélküli továbbítását hiperkonvergens felhőcsomópontokhoz vezeték nélküli képernyővetítőn vagy képernyővetítő kliensen keresztül, valamint a helyi HDMI OUT interfészen keresztül történő kimenetet a vezeték nélküli megosztás megvalósítása érdekében. funkciók, mint például képmegosztás/prezentáció/videofájl/irodai együttműködés; 2) Az USB1-et a vezeték nélküli vetítővászon jeladóval való párosításhoz használják; Az USB2 a vezeték nélküli képernyővetítés fogadó modul szoftververziójának frissítésére szolgál; 3) A vezeték nélküli vevőmodul antennája kiterjeszthető a konferenciaterem mennyezetére a vezeték nélküli vetítővászon vételi jelének fokozása érdekében;
Beépített vezeték nélküli beszédmodul	Opcionális vezeték nélküli mikrofon/gallércsipesz/headset modul, amely támogatja a hiperkonvergens felhőcsomópontokkal való párosítást, mint hangforrást a helyi hangerősítéshez, a helyi hangrögzítéshez és műsorszórási konferencia-rögzítéshez, valamint a videokonferencia beszédének megerősítéséhez; UHF vezeték nélküli beszédvevő modul, 2 mikrofon egyidejű beszédét támogatja;
Telepítés	2 U távközlési szabványos szekrény telepítése, ajánlott a perifériás berendezések közelében telepíteni a vezetékezési munkaterhelés csökkentése érdekében
Eszköz mérete	Termék mérete: szélességmagasságmélység 436,8mm89mm320mm Csomagolás mérete: szélességmagasságmélység 620mm160mm605mm
Bemeneti feszültség és áram	AC100~240V/50~60Hz
A készülék energiafogyasztása	Külső hangszóró kimenet és POE tápellátású eszköz nélkül: Tipikus energiafogyasztás80W Ha két külső hangszóró és egy külső POE tápellátású eszköz van csatlakoztatva: Teljes terhelésű energiafogyasztás350 W
A berendezés súlya	A teljes gép nettó tömege 9,3 kg, a teljes tömege csomagolással együtt 12 kg
Üzemi hőmérséklet	0~45 fokos munkavégzés
Páratartalom Magasság	10% és 90% között, 5000 méter vagy annál kisebb magasság
