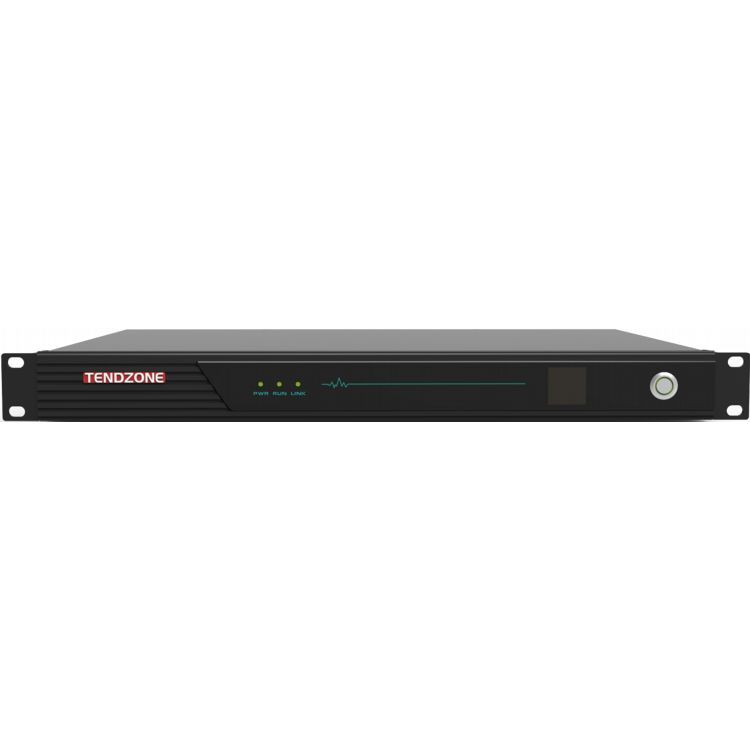

CLIMBER-1008 Áttekintés

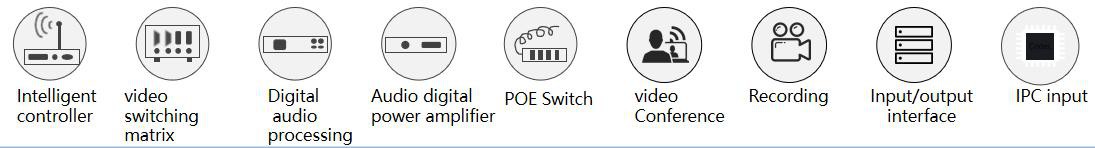

A CLIMBER-1008 a Tendzone által kifejlesztett legújabb 9-in{2}} többfunkciós terminál gazdagép, amely az integrált termékfejlesztés terén szerzett több éves tapasztalatot hasznosítja. A CLIMBER-1008 a funkciók széles skáláját öleli fel, beleértve: Perifériás környezetvezérlés, Videomátrix kapcsolás, Audioprocesszor, Teljesítményerősítő, PoE kapcsoló, Távoli videokonferencia, Helyi felvétel és műsorszórás, Központi érintésvezérlés, Elosztott rendszer bemeneti és kimeneti kodekek ,IPC Access stb. Ezek a funkciók ideális megoldássá teszik a CLIMBER-t-1008 multimédiás konferenciatermekhez, intelligens tantermekhez, előadótermekhez és multifunkcionális helyszínekhez. Támogatja a különféle működési forgatókönyveket, lehetővé téve a felhasználók számára, hogy helyi értekezleteket, távoli konferenciákat, élő közvetítéseket, képzéseket, felügyeletet és tanítást tartsanak.

A CLIMBER-1008 függetlenül tud működni hálózaton keresztül, intelligensen kapcsolódva az audio és video multimédiás perifériák széles skálájához, valamint a környezeti vezérlőkhöz. Ez a kialakítás nemcsak helyet takarít meg a berendezésben, hanem különféle kényelmes és intuitív kezelési felületeket is biztosít a felhasználók számára.

A CLIMBER-1008 sorozatot a médiafeldolgozó chipek új generációja hajtja, amelyek jelentősen javítják a feldolgozási képességeket, és támogatják a H265 4K@60 videokodekeket. Ez a fejlesztés jobb kép- és hangminőséget biztosít, és nagy felbontású élményt nyújt a felhasználók számára.

Jellemzők

Intelligens központi vezérlés:

Integrált vezérlése multimédiás berendezések, a konferencia tabletta, hogy elérjék a saját audio és video, videokonferencia, felvétel és műsorszórás, harmadik fél perifériák egységes kezelése;
Általános központi vezérlő interfészekkel, például RS232/485/IR/IO/RELAY.
Támogatja a Zigbee IoT protokoll vezérlését.
Támogatja a kétirányú vezérlést egyetlen soros kapcsolaton keresztül.
A vezetékes vezérlést a vezeték nélküli IoT-vezérléssel kombinálja, hogy megakadályozza az interferenciát és az árnyékolásról való leválasztást.

High Definition4K videó mátrix

4 az 2-ben 4K60 HD zökkenőmentes kapcsoló videomátrix
Különféle jelenetalkalmazások támogatása, például: multimédiás konferenciaterem, multimédiás osztályterem és egyéb jelenetek,
támogatja a helyi központosított vezérlést, kijelzőt, hangerősítést és egyéb igényeket
Támogatja a Multimedia Information Distributed Interactive System platform (MIDIS) kodektechnológiáját, és elosztott egyetlen bemeneti/kimeneti interfészként használható;

Digitális audio processzor

8-be{1}}kimenet teljes funkcionalitású audio interfész, beépített hálózati hang és HDMI hang,
Beépített 5A-es hangalgoritmus, amely hatékonyan kiküszöböli a visszhangot és a zajt az osztálytermi környezetben.
Beépített digitális erősítő 2*100W névleges teljesítménnyel.

Videokonferencia:

Videokonferencia terminál helyi felvételi és lejátszási funkcióval
Támogatja a távoli interaktív SIP-hívásokat, kielégítve a kétirányú távoli audio és videó interakció követelményeit
opcionális beépített több fél interaktív engedélyezése, támogatja a szabványos protokoll harmadik fél videokonferencia-platformjához való hozzáférést;

POE hálózati kapcsoló:

Támogatja az IPC tápegységet, a képet és az egysoros vezérlést,
támogatja a TCP/UDP hálózatvezérlő harmadik féltől származó eszközöket,
API interfész dokumentumokat tud biztosítani;

Helyi felvétel és lejátszás:

Támogatja 4-6 helyi videofolyam rögzítését, értekezletek rögzítését és videotárolást.

Bemeneti/kimeneti interfész:

támogatja a multimédiás elosztott interaktív rendszerhez való hozzáférést az elosztott ütemezési parancsokhoz;

IPC hozzáférés:

Támogatja a 12 IPC videó hozzáférést, valamint a helyi kimenetet, felvételt stb.

Stabilés megbízható

A beágyazott Linux rendszert használják, vírusfertőzéstől mentesen.
A fogadó hordozó-minőségű szerkezeti kialakítást alkalmaz, a termék stabil és megbízható, alkalmas 7 * 24 órás működésre.
A készülék 1U-os szekrénybe vagy önállóan is beépíthető. Megjelenik az LCD kijelző az előlapon
Két főkapcsoló, egy erős bekapcsoló kapcsoló és egy lágy bekapcsoló kapcsoló együtt működhet, hogy az eszköz készenléti vagy alvó ébresztési állapotba lépjen

Hátsó panel kép:

(1) Gazda tápegység ( 2 ) Gazda tápkapcsoló ( 3 ) Gigabit Ethernet port * 6 (ebből 4 POE) (4) IR infravörös interfész * 2 (5) RS-232/485 interfész * {{ 10}} RS232/485 hibakeresés * 1 ( 6 ) R RELAY vezérlőport * 2 (feszültség és áram: 12V/legfeljebb 1A ) ( 7 ) I/O interfész*2 (feszültség és áramerősség: 12V/legfeljebb 1A) (8) USB Type-A *2, USB Type-B*1 (9) HDMI kimeneti port*2 ( 10 ) HDMI bemeneti port *4 ( 11 ) Erősítő csatlakozók * 2 pár ( 12 ) L/R Phoenix terminál sztereó kimenet * 2 (13) MIC/LINE bemenet port * 8

Népszerű tags: kilenc az egyben integrált processzor, Kína kilenc az egyben integrált processzorgyártók, beszállítók, gyár

MŰSZAKI ADATOK

projekt	HAJTÓ-1008
Biztonságos és stabil	Ipari szintű rendszerarchitektúra elfogadása, LINUX rendszerre épülve, vírusmentesen
Adatfelület	2 USB Type-A, 1 USB Type-B
Hálózati kamera	12 helyi hálózati kamera, 4 hálózati továbbítás
Video Codec	Támogatja az akár 4K60 videó kódolást és dekódolást; legfeljebb 4 csatornás 1080P60 kódolást és legfeljebb 4 csatornás 1080P@60 dekódolást támogat; vagy 8 csatorna 1080P@30 kódolású és 8 csatorna 1080P@30 dekódolás;
Audio és video protokoll	Az audio támogatja a G.711, G.722, G722.1, G722.1C, AAC szabványokat, és támogatja az audio kódfolyamok dekódolását A videó támogatja a H.264HP, MP, BP, H265MP fájlokat
Kijelző terminál	Beépített videofelosztási funkció, amely képes egyetlen képernyő/kép a képben/kép-ki-kép szintézisre, feliratfedésre, terminálnév-fedésre és állomáslogó megjelenítésére egyszeres, dupla, három, négy, öt, hat, hét, nyolc, kilenc, tíz, tizenhárom és tizenhat osztott képernyő
vezérlőpult	Különféle vezérlőpaneleket támogat, opcionális 10{1}}vezetékes Android érintőképernyő (standard fali rögzítés nélkül, POE támogatás nélkül), 101-colos hálózati PoE asztali érintőképernyő, 10.{{5} }}colos hálózati PoE falra szerelhető érintőképernyő (standard falra szerelhető alsó dobozzal)
Codec sebesség	Maximum 16 csatorna 1080P kodekkel, csatornánként 512Kbps ~ 16Mbps
Audio bemenet	8-utas Phoenix terminál bemenet (48 V-os fantomtáp MIC bemenetet vagy vonalas lineáris bemenetet támogat), 4- irányú HDMI beágyazott audio bemenet
Hangkimenet	4-kimeneti hangkimenet (vagy 2 pár L/R Phoenix terminál sztereó kimenet), 2-út 100 W@8 ohmos digitális erősítő kimenet (vagy 2-út 150 W@4 ohm digitális erősítő kimenet) , 2-utas HDMI beágyazott hangkimenet ; támogatja a hangerő beállítását, a hang támogatja a szinkronizálást és a keverést
Videó bemenet	4 HDMI bemeneti interfész, 16 IP hálózati kamera bemenet; A HDMI IN1 és a HDMI IN3 4K30 maximális felbontású bemenetet, a HDMI IN2 és HDMI IN4 pedig 1920*1080@60 maximális felbontású bemenetet támogat;
Videó kimenet	2 HDMI kimeneti interfész, HDMI OUT1 és HDMI OUT2 támogatja a maximális felbontású 4K30 kimenetet;
Hangfeldolgozás	Támogatja az automatikus visszhangtörlést (AEC), az automatikus erősítésszabályozást (AGC), az automatikus zajszűrést/zajszűrést (ANC/ANS), az automatikus visszacsatolás törlést (AFC), a keverőmátrixot (AM), a csomagvesztés kompenzációt (PLC)
Videó feldolgozás	Támogatja a videofelbontás adaptálását, a váltást, a kiosztást, a képernyő felosztását, a görgethető felirat-fedvény megjelenítést, a terminálnév-fedvényt, az állomáslogó megjelenítését és a képparaméterek beállítását; a felirat és a terminálnév átfedése tetszőleges pozícióbeállítást támogat; Az állomás logója támogatja a bal felső, a jobb felső, a bal alsó és a jobb alsó helyzetbeállítást, valamint támogatja az átlátszóság kijelzőjének beállítását;
Kommunikációs protokoll	SIP, BFCP kettős adatfolyam, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS;
Hálózati interfész	1 WAN port, 5 LAN port; vagy állítson be 6 hálózati portot teljesen csatlakoztatva; A hálózati portok közül 4 támogatja a PoE tápellátást; Megjegyzés: Ha harmadik féltől származó PoE-kapcsolóhoz kell csatlakoznia, javasoljuk, hogy olyan hálózati portot használjon, amely nem támogatja a PoE-t a másik fél PoE-kapcsolójához való csatlakozáshoz, hogy biztosítsa, hogy az egyik hálózati port nem biztosít külső PoE-tápellátást. . Próbáljon meg ne csatlakozni közvetlenül egymáshoz PoE interfészek használatával.
Keverő funkció	Támogatja a helyi hangot, a HDMI beágyazott hangot és a távoli audio RTSP hálózati hozzáférést a keverőbe, és dinamikusan kiválaszthatja a keverést
Központi vezérlés	Egyérintéses központi vezérlés: kapcsolórendszer, kimeneti hangerő beállítása, jelforrás váltása, kameravezérlés, felvétel és műsorszórás vezérlése, távhívás, környezetvezérlés stb.
Környezetirányítási interfész	3-utas RS-232/485 interfész, 1*RS232/RS485 DEBUG , 2-utas RELAY, 2-utas I/O, 2-utas infravörös IR
Videokonferencia	Támogatja a H.323 pont-pont videokonferencia-hívásokat és a kiegészítő adatfolyam-küldést; Támogatja a SIP-pont-pont videokonferencia-hívásokat és a kiegészítő adatfolyam-küldést; Egyetlen gép maximum 6-bulikonferenciát támogat (SIP/H.323 protokollon keresztül), több konferenciasablon létrehozását, támogatja az ütemezett konferenciákat, és az ütemezett időpontnak megfelelően automatikusan összehívja a konferenciákat; meghívhat új terminálokat, hogy csatlakozzanak a konferenciához a konferencia alatt, vagy kirúghat egy terminált a konferenciából; egy kattintással elnémíthatja/feloldhatja bármelyik helyszínt, vagy elnémíthatja/feloldhatja az összes helyszínt; A H.323 protokoll használatakor a GK regisztráció támogatott, és rövid számokon keresztül lehet hívni; A SIP protokoll használatakor a SIP regisztráció támogatott, és rövid számokon keresztül lehet hívni; A videokonferencia során támogatja a hang és kép titkosított átvitelét, a pont-pont hívástitkosítást, valamint a több résztvevős videokonferencia-hívások titkosítását, hogy megakadályozza a hang és a kép lehallgatását a konferencia teljes ideje alatt;
Push stream	Támogassa a streamelést nem kevesebb, mint 8 különböző élő közvetítési platformon egyszerre
Élő közvetítés	Akár 10-csatornás csoportos küldést, élő közvetítést és igény szerinti adást támogat
Felvétel funkció	Támogatja a rögzítési és műsorszórási terjesztési terminálként és kliensként való használatát, legfeljebb 4 helyi felvételi adatfolyammal (vagy 1 4K kép rögzítésével), a rögzítési és sugárzási fájlformátum MP4 , támogatja az USB flash meghajtók automatikus másolását, az USB flash meghajtó rendszer kényszerített frissítése és a kezdeti konfiguráció visszaállítása, támogatja a rögzítési fájl tartalomkezelését (letöltés/exportálás/szerkesztés/törlés)
Elosztott rendszerek	Használható elosztott rendszerek bemeneti és kimeneti interfészgépeként, és támogatja az elosztott rendszerekhez való hozzáférést, hogy megfeleljen a különféle kliensek igényeinek (például Android kliens, IOS kliens, Hongmeng kliens, WINDOWS kliens, Kylin kliens stb.). ) vizuális vezérléshez és elosztott képernyős megjelenítéshez; támogatja a multimédiás elosztott vezérlőrendszerekkel való egyeztetést, támogatja az eszközvezérlést vizuális kép-előnézeten keresztül, támogatja az elosztott csomóponti terminálként való használatát, és megvalósítja az eszközök közötti összekapcsolást
Elosztott rendszertámogatás	Elosztott rendszerrel használva a hiperkonvergens felhőcsomópont támogatja az audio-, video- és vezérlő bemeneti és kimeneti csatornák bővítését a bemeneti interfész géppel és a kimeneti interfész géppel együtt. A hiperkonvergens felhőcsomópont HDMI interfész bemeneti képe a hálózaton keresztül közvetlenül kiadható a kimeneti interfész gépre a nagy képernyős illesztési kimenet érdekében. A bemeneti interfész gépképe hálózati átvitelen keresztül közvetlenül is kiadható a hiperkonvergens felhőcsomópont HDMI interfészére. Mindegyik HDMI kimeneti interfész több képernyő-kombinációt támogat (azaz képernyőfelosztási funkciót).
Belső merevlemez	Szabványos 2TB 3.{2}}hüvelykes felügyeleti szintű merevlemez, USB-n keresztül 12TB-os mobil merevlemezre bővíthető
Hálózati kommunikáció	Támogatja a 4 -csatorna hangkeverését és lejátszását, támogatja a hálózati alvást és ébresztést, egyérintéses rendszerkapcsolót
Karbantartási funkció	Támogatja a webes interfész kezelést, biztosítja az eszközportok gyors konfigurálását, támogatja a webport jelszavának módosítását, IP-cím módosítását, gyári beállítások visszaállítását, szoftverfrissítést, jelzőfényt, infravörös tanulást, naplókezelést, soros port hibakeresést, Telnet távoli hibakeresést, távoli üzemeltetés és karbantartás menedzsmentet
Telepítés	1 U távközlési szabványos szekrénybeépítés, ajánlott a perifériás berendezések közelébe telepíteni a vezetékezési munkaterhelés csökkentése érdekében
Eszköz mérete	Termék mérete: szélességmagasságmélység4 36,8 mm* 45 mm* 318 mm Csomagolás mérete: szélességmagasságmélység 560 mm 135 mm 408 mm
A berendezés súlya	Bruttó tömeg 7,2 kg (csomagolóanyaggal együtt)
Bemeneti feszültség és áram	AC100~240V/50~60Hz
A készülék energiafogyasztása	Külső hangszóró kimenet és POE tápellátású eszköz nélkül: Tipikus energiafogyasztás40W Ha két külső hangszóró és egy külső POE tápellátású eszköz van csatlakoztatva: Teljes terhelésű energiafogyasztás340 W
Üzemi hőmérséklet	0~45 fokos munkavégzés
Páratartalom Magasság	10% és 90% között, 5000 méter vagy annál kisebb magasság
