Áttekintés
A Tendzone VHM{0}}D videofalvezérlő az intelligens képfeldolgozó berendezés új generációja, amelyet cégünk újonnan indított. A tiszta hardveres FPGA tervezési architektúra támogatja a többcsatornás full HD jelek ablakozását, szuperpozícióját és roaming megjelenítését; nem csak dinamikus képet tud megjeleníteni több képernyőn, hanem több dinamikus képet is megjelenít egy képernyőn, hogy elérje a több ablakos illesztés funkcióját; a kép rendkívül alacsony késleltetésű, nincs diszkretizálás, és nincs képkockavesztés, így tökéletes képmegjelenítés érhető el.
Kifejezetten olyan alkalmakra tervezték, ahol több videokép kiváló minőségű megjelenítésére van szükség, és alkalmas különféle iparágakban, mint például biztonsági megfigyelés, katonai parancsnokság, oktatás és kutatás, kormányzati szervek, információközlés, reklámhordozók, kiállítások, háztartási gépek értékesítése, előadások és szórakoztatás stb.
Jellemzők
- Teljes hardveres FPGA architektúra, moduláris felépítés, hibrid plug-in szerkezet, nincs beágyazott operációs rendszer és kiváló képfeldolgozási teljesítmény;
- Támogatja a zökkenőmentes keresztváltást, fekete képernyő, beragadt képernyő, rezgés, szakadás stb. nélkül a váltási folyamat során;
- Támogatja az LCD és LED nagy képernyős illesztést;
- Több jelformátumú bemenet támogatása, 4K@60Hz HDMI/DP bemenet, 4K@30Hz HDMI, 4K@30Hz DP, 2K@60Hz HDMI, DVI, VGA, CVBS, SDI;
- Támogatja a kimenetet bármilyen felbontásban. A 4K kimeneti kártya maximum 4096x2160@30 felbontást, maximum 4096 pixelt és maximum 3840 pixelt támogat. A 2K kimeneti kártya maximum 1920x1200@60, maximum 2560 pixel és maximum 1920 pixel felbontást támogat.
- Vezérlési mód: WEB, RS232 soros port és LAN port;
- A soros port parancsok megvalósíthatják a jelenethívást, a jelenetmentést, a jelenetciklust, a jelváltást, a lekérdezést és az IP beállítást stb.
- Támogatja a bemeneti jelforrás OSD egyéni karaktermegjelenítési funkcióját, beállíthatja a karakter betűtípusát, méretét, színét, átlátszóságát, pozícióját stb.
- Támogatja a webes vezérlést, támogatja a számítógépeket, mobiltelefonokat, táblagépeket és egyéb rendszervezérlő eszközöket, valamint kompatibilis több böngészővel. A WEB kezelőfelületen keresztül megvalósítható jelzőtábla csatlakozás észlelése, jelváltás, helyszínhívás, jelenetmentés, helyszínlekérdezés, online frissítés menedzsment, gyári visszaállítás, stb. (fejlett vezérlőkártya);
- Támogatja a bemeneti forrásjel előnézetét és a nagy képernyős képvisszhang megjelenítést (fejlett vezérlőkártya);
- Támogatja a görgethető feliratok megjelenítését és az ultra-nagy felbontású háttértérkép-megjelenítést (fejlett vezérlőkártya);
- Támogatja az összes bemeneti jel valós idejű észlelését, megkönnyítve a felhasználók számára a bemeneti jelek hozzáférési állapotának megfigyelését és észlelését;
- Támogatja a képek tetszőleges ablaknyitását, átfedését, barangolását, felosztását, nagyítását, nyújtását és kivágását;
- Támogatja a kép a képben megjelenítést, a képátfedő megjelenítést, a többképernyős egyképernyős megjelenítést és a nagy képernyős illesztési funkciókat;
- Az átfedő ablak rétegrendje és tulajdonságai a gazdaszámítógép szoftverén keresztül valósíthatók meg;
- A kimeneti képernyő legfeljebb 8 ablakot támogat egyetlen képernyőn;
- Egyetlen bemeneti forrás tetszőleges ablakozást támogat;
- A bemeneti és kimeneti kártyák támogatják az üzem közbeni cserét;
- Támogatja a jelenetmentést, a jelenethívást, a jelenet előnézetét és a jelenetlekérdezést;
- A toldási konfiguráció importálása és exportálása;
- Támogatja a jelforrás bármely pozíciójának kivágását és megjelenítését, és ugyanaz a jel négy kivágást támogat;
- Támogatja az előre beállított ablaknyitási módot és a rugalmas hívást;
- Támogatja a teljes gép online frissítését, megkönnyítve a karbantartást és a nagyjavítást.
Népszerű tags: hibrid moduláris videofalvezérlő, Kína hibrid moduláris videofalvezérlő gyártói, beszállítói, gyárai
MŰSZAKI ADATOK
|
Általános teljesítmény |
|
|
Az alváz specifikációi |
2 U |
|
Bemeneti kártyanyílás |
2 |
|
Kimeneti kártyanyílás |
3 |
|
A bemeneti csatornák maximális száma |
8 -módon |
|
A kimeneti csatornák maximális száma |
12-es út |
|
Bemeneti felbontás |
A legnagyobb támogatott felbontás 3840×2160@60Hz |
|
Kimeneti felbontás |
Maximális támogatott felbontás 4096x2160@30 Hz |
|
Az ablakok száma |
Egy képernyő legfeljebb 8 képernyőt támogat |
|
Bemenet |
|
|
1 HDMI/1 DP (Válassz egyet) |
Támogatja a HDMI 2-t.{1}}, támogatja a DP1.2-t, kompatibilis a HDCP-vel, a felbontás támogatja a 4096*2160@60Hz és a 3840*2160@60Hz |
|
2-csatorna DP |
Támogatja a DP1.1-et, a felbontás 4096*2160@30Hz és 3840X2160@30 , |
|
2-HDMI csatorna |
Támogatja a HDMI 1.4-et, kompatibilis a HDCP-vel, a felbontás 4096*2160@30Hz és 3840*2160@30Hz |
|
4-HDMI csatorna |
Támogatja a HDMI 1.3-at, kompatibilis a HDCP-vel, a felbontás támogatja az 1920 x 1200 @60Hz-et |
|
4-DVI csatorna |
A DVI kompatibilis a HDMI-vel, támogatja a HDCP szabványt, és támogatja az 1920 x 1200 @60Hz felbontást , |
|
4-csatorna VGA |
VGA jelszabvány, a felbontás támogatja az 1920x1080P @60Hz felbontást , |
|
4-csatorna SDI |
Kompatibilis a HD-SDI-vel, 3G SDI-vel, SD I-vel, a felbontás támogatja az 1920x1080P @60Hz-et |
|
4-CVBS csatorna |
CVBS jelformátum, felbontás támogatja a PAL-t: 720x576I, NTSC: 720x480I |
|
Alapvető vezérlőkártya |
Támogatja a helyi logikai vezérlést, 232-es vezérlést, például ablaknyitást, barangolást stb. 2. Támogassa az RS232 gyors központi vezérlést 3. Támogassa az RS232 hurokvezérlést |
|
Speciális vezérlőkártya |
Alaptérkép, feliratok, visszhang (8 csatorna), előnézet, WEB funkciók egyben, beleértve az alapverzió vezérlőkártya funkcióját |
|
Kimenet |
|
|
DVI |
DVI kompatibilis a HDMI-vel, maximális felbontása 1920x1200 @60Hz , 1920×1200 @ 60Hz támogatás |
|
HDMI |
Kompatibilis a HDMI-vel, DVI-D-vel, támogatja a HDMI 1.3-at, felbontás akár 1920x1200 @60Hz , a felbontás támogatja a HDMI 1.3-at , 1920×1200 @ 60Hz támogatás |
|
4k HDMI |
A videojel formátuma támogatja a HDMI 1.4-et, a maximális felbontás pedig a 4096x2160@30Hz |
|
Oott |
|
|
Alváz szerkezet |
2 nyílás a bemeneti csatornákhoz, 3 nyílás a kimeneti csatornákhoz |
|
Alváz mérete (mm) |
436.6 ( W ) x 88.0 ( H ) x 320 ( D ) |
|
Súly (kg) |
5.8 |
|
Energiafogyasztás (W) |
2 5 |
|
tápegység |
Kettős tápegység, 100V ~ 240V AC, 50/60Hz |
|
Ellenőrzés |
|
|
RS232 vezérlés |
DB9 soros port interfész |
|
TCP/IP vezérlés |
Kompatibilis a TCP/IP protokollal |
|

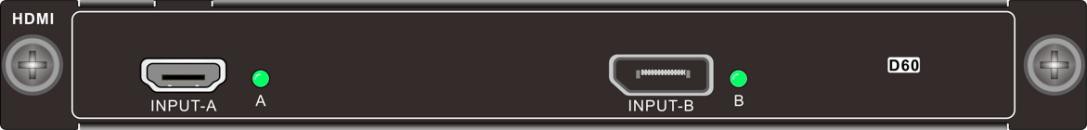

HDMI2.{1}} bemeneti kártya - VMH-1I-HD-4K |
|
|
|
Támogatja a HDMI2-t.0, kompatibilis a HDCP-vel, támogatja a DP1.2-t |
|
Maximális bemeneti felbontás 3840x2160 @60Hz |
|
Egyetlen bemeneti jel tetszőleges ablakozást támogat |
|
Támogatja a bemeneti jel karakterfedő funkcióját |
|
A beágyazott EDID-kezelési technológiával támogatja a DDC-vezérlést |
|
Kikapcsolás-takarékos funkcióval |
|
Kettős 4K DP bemeneti kártya-VMH-2I-DP-4K |
|
|
|
Támogatja a DP1.1-et, kompatibilis a HDCP-vel |
|
Maximális bemeneti felbontás 3840x2160 @ 30Hz |
|
Egyetlen bemeneti jel tetszőleges ablakozást támogat |
|
Támogatja a bemeneti jel karakterfedő funkcióját |
|
A beágyazott EDID-kezelési technológiával támogatja a DDC-vezérlést |
|
Kikapcsolás-takarékos funkcióval |
|
Kettős 4K HDMI bemeneti kártya-VMH-2I-HD-4K |
|
|
|
Támogatja a HDMI, DVI-D jelformátumokat, támogatja a HDMI szabványokat, kompatibilis a HDCP-vel |
|
Maximális bemeneti felbontás 3840x2160 @ 30Hz |
|
Egyetlen bemeneti jel tetszőleges ablakozást támogat |
|
Támogatja a bemeneti jel karakterfedő funkcióját |
|
A beágyazott EDID-kezelési technológiával támogatja a DDC-vezérlést |
|
Kikapcsolás-takarékos funkcióval |
|
Négycsatornás HDMI bemeneti kártya-VMH-4I-HD |
|
|
|
Támogatja a HDMI, DVI-D jelformátumokat, támogatja a HDMI szabványokat, kompatibilis a HDCP-vel |
|
Maximális bemeneti felbontás 1920x1200 @60Hz |
|
Egyetlen bemeneti jel tetszőleges ablakozást támogat |
|
Támogatja a bemeneti jel karakterfedő funkcióját |
|
A beágyazott EDID-kezelési technológiával támogatja a DDC-vezérlést |
|
Kikapcsolás-takarékos funkcióval |
|
Quad DVI bemeneti kártya-VMH-4I-DV |
|
|
|
Támogatja a HDMI, DVI-D jelformátumokat, támogatja a HDMI1.3-at, kompatibilis a HDCP-vel |
|
Maximális bemeneti felbontás 1920x1200 @60Hz |
|
Egyetlen bemeneti jel tetszőleges ablakozást támogat |
|
Támogatja a bemeneti jel karakterfedő funkcióját |
|
A beágyazott EDID-kezelési technológiával támogatja a DDC-vezérlést |
|
Kikapcsolás-takarékos funkcióval |
|

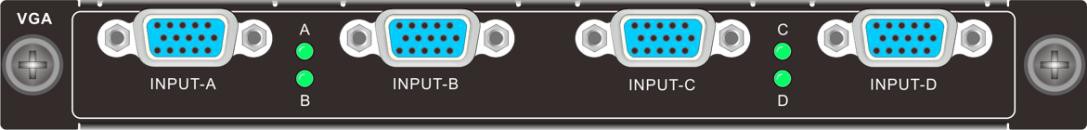

Négy VGA bemeneti kártya-VMH-4I-VG |
|
|
|
VGA jelformátum támogatása |
|
Maximális bemeneti felbontás 1920x1080 @60Hz |
|
Egyetlen bemeneti jel tetszőleges ablakozást támogat |
|
Támogatja a bemeneti jel karakterfedő funkcióját |
|
A beágyazott EDID-kezelési technológiával támogatja a DDC-vezérlést |
|
Kikapcsolás-takarékos funkcióval |
|
Négycsatornás SDI bemeneti kártya-VMH-4I-SD |
|
|
|
Támogatja az SDI jelformátumot, a bemeneti és kimeneti jel átviteli távolsága 100 m-ig |
|
Maximális bemeneti felbontás 1920x1080 @60Hz |
|
Egyetlen bemeneti jel tetszőleges ablakozást támogat |
|
Támogatja a bemeneti jel karakterfedő funkcióját |
|
A beágyazott EDID-kezelési technológiával támogatja a DDC-vezérlést |
|
Kikapcsolás-takarékos funkcióval |
|

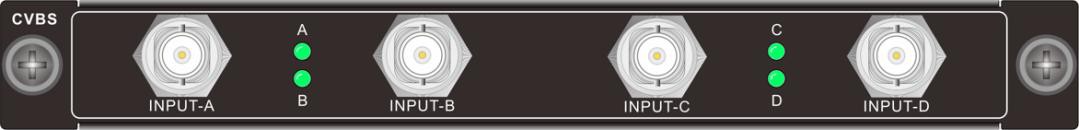

Négycsatornás CVBS bemeneti kártya-VMH-4I-AV |
|
|
|
Támogatja a CVBS jelformátumot, az adaptív PAL-t és az NTSC-t |
|
Támogatja a felbontást PAL: 720x576I, NTSC: 720x480I |
|
Egyetlen bemeneti jel tetszőleges ablakozást támogat |
|
Támogatja a bemeneti jel karakterfedő funkcióját |
|
A beágyazott EDID-kezelési technológiával támogatja a DDC-vezérlést |
|
Kikapcsolás-takarékos funkcióval |
|
Quad DVI audio bemeneti kártya-VMH-4I-DVA |
|
|
|
4-utas DVI bemeneti jel (DVI interfész hanggal) |
|
Csatlakozó: DVI-I anya port |
|
Normál üzemi fogyasztás: 7,1W |
|
Videojel formátum: HDMI, DVI-D kompatibilis |
|
Normál: HDMI1.3 támogatás, HDCP-vel kompatibilis |
|
Bemeneti felbontás: akár 1920x1200 @60Hz |
|
Audiojel formátum: A beágyazott hang támogatja a PCM, Dobly Digital, DTS, DTS-HD formátumokat |
|
Négycsatornás HDMI audio bemeneti kártya-VMH-4I-HDA |
|
|
|
4-csatorna HDMI bemeneti jel, 4-csatorna analóg beágyazott audiojel |
|
Csatlakozó: A típusú 19-tűs anya, audio Phoenix terminál |
|
Normál üzemi fogyasztás: 9W |
|
Videojel formátum: HDMI, DVI-D kompatibilis |
|
Normál: HDMI1.3 támogatás, HDCP-vel kompatibilis |
|
Bemeneti felbontás: akár 1920x1200 @60Hz |
|
Audiojel formátum: A beágyazott hang támogatja a PCM, Dobly Digital, DTS, DTS-HD formátumokat; a külső hang támogatja a PCM formátumot, PCM 48KHz |
|
Négycsatornás IP-dekódoló kártya-VMH-4I-IP |
|
|
|
1 RJ45 bemeneti interfész, támogatja a H.264/H.265/RTSP/RTP szabványos protokoll dekódolását; 1 2K HDMI bemenet |
|
Az RJ45 támogatja a 3840*2160@30 felbontású dekódolást; A HDMI legfeljebb 1920*1200 felbontású bemenetet támogat |
|
Támogatja a hozzáférést a piacon lévő főbb gyártók (Hikvision, Dahua stb.) hálózati kameráihoz; támogatja a 1-channel 4K30Hz, vagy a 2-channel 4K@24Hz, vagy a 4-channel 1080P@60Hz, vagy az 9-channel 1080P@25Hz, vagy a 16-channel 720P @25Hz, vagy 32-D1 csatorna dekódoló hálózati jel dekódolás és fali megjelenítés |
|
Több képernyős megjelenítést támogat, beleértve az 1 képernyőt, 4 képernyőt, 9 képernyőt, 16 képernyőt, 36 képernyőt és egyedi felosztásokat |
|
Támogatja az ONVIF, RTSP és más hálózati streaming protokollokat |
|
Támogatja bármely videó adatfolyam nagyítását, hogy kitöltse az ablakot |
|
Egy bemeneti jel támogatása Tetszőleges ablakozás támogatása |
|
Támogatja a hálózati kamerák PTZ vezérlését |
|
Négycsatornás független audio kimeneti kártya-VMH-4O-AD |
|
|
|
4-csatorna Phoenix terminál analóg hangkimenet |
|
Csatlakozó: 3-tűs plug-in terminál |
|
Kimeneti port: 4-way Auido kimeneti port |
|
Támogatja a független audio kapcsolást vagy csoportos szinkron kapcsolást a kötött videofalon |
|
Támogatja a kimeneti hangerő beállítását |
|
Támogatja a jelenetmentést és a hívást |
|
Támogatja a PCM audio formátumot, a hang mintavételi frekvenciája 48 kHz |
|
A bemeneti csatlakozó támogatja a beágyazott vagy külső hangot |
|
Kikapcsolás memória funkcióval |
|

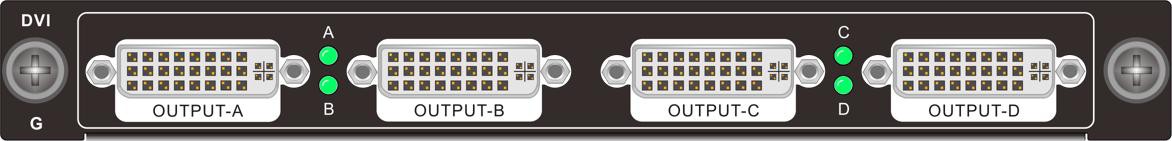

Quad DVI kimeneti kártya (kétrétegű) - VMH-4O-DV |
|
|
|
DVI, HDMI jelformátumok támogatása |
|
A maximális kimeneti felbontás 1920x1200 @60Hz, és támogatja az egyéni kimeneti felbontást |
|
A kimeneti képernyő több funkciót is támogat, mint például az illesztés, felosztás, átfedés, nagyítás, nyújtás, vágás, kép a képben, roaming stb. |
|
A kimeneti, egyetlen kijelzős képernyő legfeljebb 2 ablakot támogat |
|
Kikapcsolás memória funkcióval |
|
Négycsatornás HDMI kimeneti kártya (két rétegű) -VMH-4O- HD |
|
|
|
DVI, HDMI jelformátumok támogatása |
|
A maximális kimeneti felbontás 1920x1200 @60Hz, és támogatja az egyéni kimeneti felbontást |
|
A kimeneti képernyő több funkciót is támogat, mint például az illesztés, felosztás, átfedés, nagyítás, nyújtás, vágás, kép a képben, roaming stb. |
|
A kimeneti, egyetlen kijelzős képernyő legfeljebb 2 ablakot támogat |
|
Kikapcsolás memória funkcióval |
|

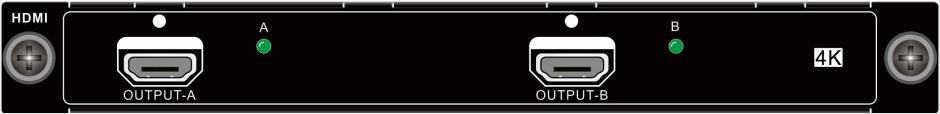

Kettős 4K HDMI kimeneti kártya (kétrétegű) -VMH-2O-HD-4K |
|
|
|
DVI, HDMI jelformátumok támogatása |
|
A maximális kimeneti felbontás 4096x2160@30Hz-ig támogat, és támogatja az egyéni kimeneti felbontást |
|
A kimeneti képernyő több funkciót is támogat, mint például az illesztés, felosztás, átfedés, nagyítás, nyújtás, vágás, kép a képben, roaming stb. |
|
A kimeneti, egyetlen kijelzős képernyő legfeljebb 2 ablakot támogat |
|
Kikapcsolás memória funkcióval |
|

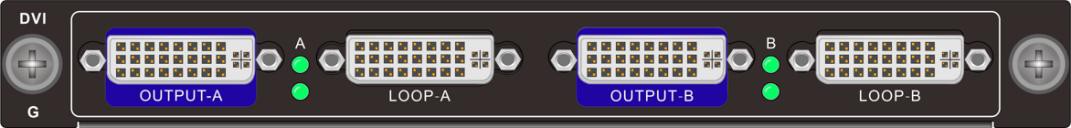

Kétcsatornás DVI kimeneti kártya (négy réteg) - VMH-2O-DV |
|
|
|
2-utas DVI kimeneti jel |
|
Csatlakozó: DVI-I anya port |
|
Normál üzemi fogyasztás: 8,8W |
|
Videojel formátum: DVI kompatibilis a HDMI-vel |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, the widest can support 2560 pixels, the highest can support 1920 pixels (the product of the row height cannot exceed 2.30W pixels) |
|
Réteg kiválasztása: 4 2K jelréteg vagy 2 4K@30 jelréteg vagy 1 4K@60 jelréteg támogatása |
|

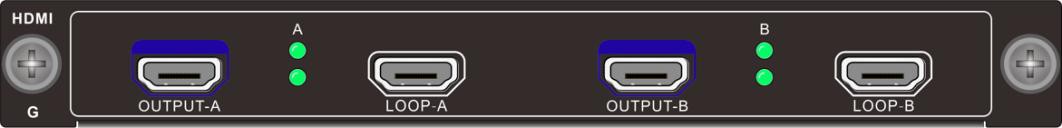

Kétcsatornás HDMI kimeneti kártya (négy réteg) -VMH-2O-HD |
|
|
|
2-utas HDMI kimeneti jel; |
|
Csatlakozó: A típusú 19-tűs anya; |
|
Normál üzemi fogyasztás: 8,8W; |
|
Videojel formátum: HDMI, DVI-D kompatibilis; |
|
Standard: HDMI1.3 támogatás; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Egycsatornás DVI kimeneti kártya (nyolc réteg) -VMH-1O-DV |
|
|
|
1-csatorna DVI kimeneti jel; |
|
Csatlakozó: DVI-I csatlakozó; |
|
Normál üzemi fogyasztás: 8,8W; |
|
Videojel formátum: DVI kompatibilis a HDMI-vel; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Rétegválasztás: 8-csatorna 2K jelrétegek vagy 4-csatorna 4K@30 jelrétegek vagy 2-csatorna 4K@60 jelrétegek támogatása; |
|
Egycsatornás HDMI kimeneti kártya (nyolc réteg) -VMH-1O-HD |
|
|
|
1 HDMI kimeneti jel; |
|
Csatlakozó: A típusú 19-tűs anya; |
|
Normál üzemi fogyasztás: 8,8W; |
|
Videojel formátum: HDMI, DVI-D kompatibilis; |
|
Standard: HDMI1.3 támogatás; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Alap verzióvezérlő kártya -VMH-CC-DE |
|
|
|
Támogatja a helyi logikai vezérlést, például ablaknyitást, barangolást stb. |
|
Támogatja az RS232 gyors központi vezérlést |
|
Támogatja az RS232 hurokvezérlést |
|

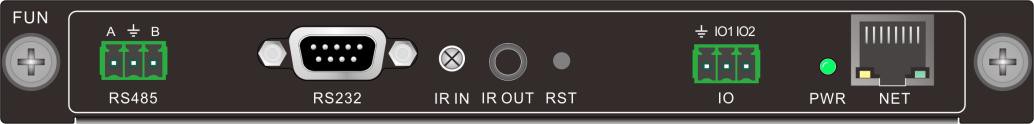

Fejlett vezérlőkártya -VMH-CC-AE |
|
|
|
Támogatja a helyi logikai vezérlést, például ablaknyitást, barangolást stb. |
|
Támogatja az RS232 gyors központi vezérlést |
|
Támogatja az RS232 hurokvezérlést |
|
Támogatja a nagy felbontású alaptérképet |
|
Támogatja a feliratok görgetését |
|
Támogatja az előnézeti visszhangot |
|
Beépített WEB ember-számítógép interakciós interfész vezérlés, humanizált kialakítás, támogatja a számítógépeket, mobiltelefonokat, táblagépeket és egyéb rendszervezérlő eszközöket, valamint több böngészővel is kompatibilis, így kényelmesebb a működés |
|
A WEB felhasználói felületen keresztül megvalósítható a jelzőtábla csatlakozás észlelése, jelváltás, jel előnézet, jelenethívás, jelenetmentés, helyszínlekérdezés, online frissítéskezelés, gyári beállítások visszaállítása stb. |
|
Többfunkciós környezetvezérlő kártya-VMH-IO-FDE |
|
|
|
Jel interfész: 1 3-tűs Phoenix RS485 interfész, 1 RS232 csatlakozódugó, 1 IR IN vevő, 1 IR OUT 3,5 mm-es interfész, 2 IO 3-tűs Phoenix interfész, 1 RJ45 interfész, 1 reset gomb |
|
Támogatja a több port protokoll egymás közötti továbbítását; támogatja a hálózatról soros portra, soros portot hálózatra, hálózatról hálózatra, IO-hálózat soros, infravörös vezérlést, infravörös tanulást |
|
Több adatátviteli sebesség támogatása |
|
Minden port legfeljebb 30 csomagtovábbítást képes támogatni |
|
A kimenet továbbítása, számos perifériát vezérelhet, saját interfészt fejleszthet |
|
Támogassa az infravörös tanulást |
|
Kikapcsolás-takarékos funkcióval |
