Prémium felvételi és műsorszórási osztálytermi terminál

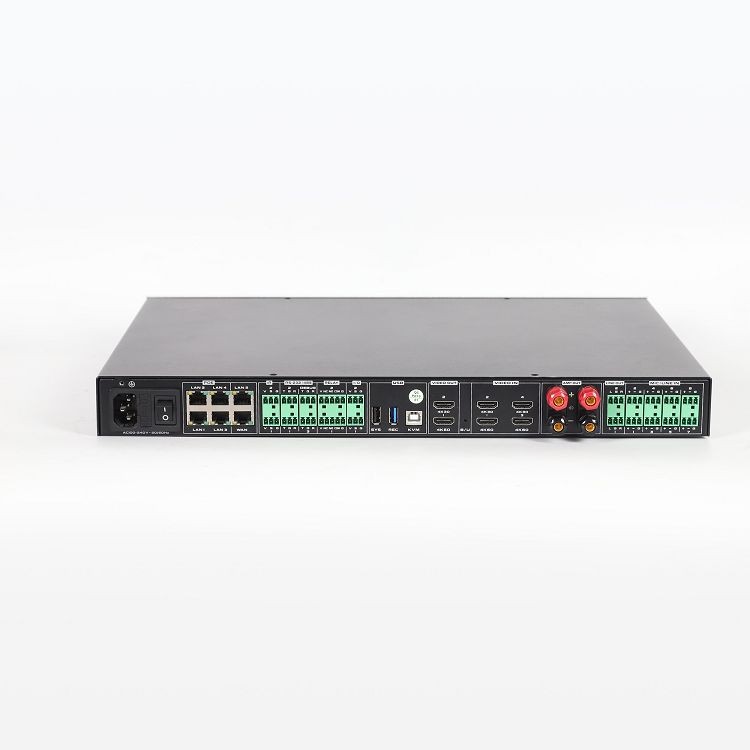

A TCN108P RO intelligens oktatási terminál egy újonnan továbbfejlesztett, nagy teljesítményű feldolgozó chipet alkalmaz. Ez egy intelligens termináleszköz, amely integrálja a digitális hangfeldolgozást, a videomátrixot, az oktatási központi vezérlést, a médiafeldolgozást, a videó interakciót, az IoT-vezérlést, a boutique-rögzítést és műsorszórást, a POE-kapcsolót és más funkcionális modulokat. A gazdagépen van RS-232, RS-485, RELAY, I/O, infravörös I/R, USB, végerősítő csatlakozó, MIC/LINE IN bemenet (támogatja a fantomtápellátást), Phoenix fej sztereó LINE OUT, HDMI, LAN port, WAN port és más gazdag bemeneti és kimeneti fizikai interfész típusok, amelyek megfelelnek a különféle audio- és videoberendezéseknek, valamint a környezetvezérlő berendezéseknek, hogy megfeleljenek az informatizálás oktatási igényeinek az alkalmazási forgatókönyvben. butik felvételi és műsorszórási tanterem.

Videó bemenet:4 HDMI interfész (a HDMI1 és HDMI3 bemenetek támogatják a 4K30-at, ha a rendező mód nincs engedélyezve), a helyi IP hálózati kamera elérése nem kevesebb, mint 16 csatornát, a hálózati továbbítás pedig legalább 4 csatornát támogat;

Videó kimenet:2 HDMI interfész;

Audio bemenet:8 csatornás Phoenix terminál bemenet, támogatja a 48 V-os fantomtápellátást, a MIC bemenetet és a lineáris bemenetet adaptív;

Audio kimenet:2 pár Line OUT Phoenix csatlakozó a sztereó kimenethez (a bal/jobb hangforrást függetlenül is kiadhatja), 2 csatornás 100 W@8 ohmos digitális erősítő kimenet;

Vezérlő port:3 x RS-232/RS-485, 2 x RELAY, 2 x I/O, 2 x infravörös IR, 1 x hibakereső port ;

Gigabites hálózati kapcsoló:1 WAN port, 5 LAN port, VLAN osztható, LAN1- LAN4 támogatja a POE tápellátást;

USB interfész:2 x USB Type-A, 1x USB Type-B, támogatja a rögzített tartalom automatikus másolását és a rendszerfrissítést;

Merevlemez:Beépített szabványos 2TB merevlemez;

Telepítés:Normál 19-hüvelykes rack-beépítés, magasság legfeljebb 1U;

ZigBee átjáró hozzáférés:Az átjáró támogatása a terminál RJ45-ön keresztüli eléréséhez, és az IoT-modul vezérlése a vezérlőpulton keresztül;

Kapcsolat:A tanítási nyomkövető kamera hálózati kábelen keresztül csatlakozik az intelligens oktatási terminálhoz, a kamera tápellátását POE biztosítja;

Kapcsoló gomb:A dupla tápkapcsolók biztosítják a rendszer biztonságát, az előlapi nagy teljesítményű lágy kapcsoló, a hátsó panel nagy teljesítményű kemény kapcsolója.

• Támogatja a HDMI jelet és a hálózati RTSP adatfolyam-hozzáférést, az egyes HDMI-videók független kódolását és dekódolását, 8-csatorna 1080P@30 kódolást és 8-csatorna 1080P@30 dekódolást; a H.265 és a H.264 támogatása;
• A videó interakció maximum 600 ms-os hálózati remegés elleni képességgel rendelkezik, így biztosítva, hogy az interaktív hívások zökkenőmentes haladását alapvetően nem befolyásolja a hálózati remegés. A maximális fő és másodlagos adatfolyam 8Mbps-ra állítható, a maximális áramlásszabályozás 20-szor, az I keret kérési intervallum állítható, és a maximális dekódolási hibatűrési küszöb 100;
• A gazdagép beépített hibrid többképernyős szintézissel rendelkezik, amely támogatja a különféle videováltásokat, kiosztást, feliratozást, képparaméter-beállítást és mozaikkonfigurációt;
• Beépített helyi rögzítési és tárolási funkciók, akár 6 csatornás video- és hangrögzítés támogatása (film mód és erőforrás mód); támogatja az RTMP live streaming push funkciót, és az élő közvetítés tetszőlegesen kiválaszthatja a helyi géphez csatlakoztatott audio- és videofolyamot; a rögzített videók igény szerint lejátszhatók a WEB-en, vagy HDMI-n keresztül a kijelzőre dekódolás és lejátszás céljából kiküldhetők; támogatja a dokkolást harmadik féltől származó FTP-platformokkal, a rögzített tananyagok feltöltését, a feltöltési idő személyre szabható, és a rögzítési idő minden napra beállítható (maximum 24 óra);
• A rögzített MP4 fájlok letölthetők a W EB terminálról. Választhat, hogy letölti-e a film mód fájljait vagy az összes fájlt. A rögzített fájlok idő és felvételi időtartam szerint rendezhetők. A fájlokat közvetlenül USB flash meghajtóra is letöltheti.
• Beépített videó felosztási és szintézis funkció, amely egyképernyős, kétképernyős, háromképernyős, kilenc képernyős, tizenhat képernyős és egyéb egyképernyős/kép a képben/kép-ki-kép szintézis megvalósítására képes. feliratozás;
• Támogatja az elosztott vezérlőrendszerekhez való hozzáférést, támogatja a terminál-hozzáférést a kép-előnézethez, az elosztott vizualizációs vezérlést és az elosztott képernyő-megjelenítést, valamint elosztott bemeneti és kimeneti interfészként használható;
• Audioprocesszor modul keverési funkció: támogatja a helyi hang, a HDMI beágyazott hang és a távoli hálózati hangfolyamok keverését a helyi audio interfészbe; támogatja a helyi hang, a HDMI beágyazott hang és a hálózati hangfolyamok keverését a hálózati audiomodulba;
• Hangfeldolgozó modul, beépített AFC, ANS, AEC, AGC hangfeldolgozó algoritmusok, bővítővel, hangszínszabályzóval, kompresszorral, késleltető, korlátozó és elő- és utófeldolgozó modulokkal; keverési beállítások, MIC/LINE támogatás, HDMI, hálózati audio bemenet, audio routing rugalmasan konfigurálható LINE OUT, HDMI OUT, végerősítő AMP OUT kimenet;
• Támogatja a SIP kétfolyamos videokonferencia-hívásokat, támogatja a kiterjesztett többpontos videointerakciót, és támogatja a 1+3-parti távoli oktatási videó interakciót;
• Kommunikációs protokollok: SIP, BFCP dual stream, RTSP, RTMP, TCP/IP, FTP, UDP, TLS;
• Támogatja a gazdagép rögzítési fájlok automatikus másolását USB flash meghajtóra, támogatja a legújabb osztály és egyhetes tanfolyam másolását, az USB flash meghajtó rendszer kényszerített frissítését és a kezdeti konfiguráció visszaállítását;
• A Web beépített automatikus műsorszóró állomással rendelkezik, amely támogatja az automatikus, félautomata és kézi sugárzási módokat; támogatja a PVW és PGM képernyő kapcsolási, rögzítési, szüneteltetési és leállítási műveleteket; kamera működés, képernyőszintézis művelet és élő adás indítása; támogatja a menetrendi kapcsolat beállításait;
• A rendezőállomás támogatja a laptop számítógépek képernyőinek, az asztali számítógépek képernyőinek, a tanári panorámának, a tanári közelképnek, a tanulói panorámának, a tanulói közelképnek, a bal oldali táblának, a jobb oldali táblának, valamint a PVW és PGM képernyők előnézetét; és a rendezői stratégia szerint képes automatikus, félautomata és kézi rendezői vezérlést végezni.
• A rendezői állomás támogatja a platformhoz való kapcsolódást az órabeosztásokhoz, és az órarendi stratégia szerint automatikus rögzítést és automatikus irányítást végez;
• A rendezőállomás kameravezérlése, támogatja az előlapi kamera vezérlését, előre beállított pozíciók beállítását, előre beállított pozíciók hívását, 10 előre beállított pozíciót támogat; támogatja a kamera gyújtótávolságának és vízszintes elforgatásának szabályozását;
• A rendezőállomás támogatja a felvétel és a műsorszórás vezérlését, támogatja a felvétel és az adás indítási, szüneteltetési és leállítási műveleteit; támogatja az élő adás indítási és leállítási műveleteit; támogatja az automatikus, félautomata és manuális rendezői beállításokat;
• A rendezői konzol támogatja az elrendezés beállításait, támogatja a 12 rögzített videoszintézis mód elrendezési hívást, és 6 elrendezési módot tud testre szabni;
• A rendezői állomás támogatja a HDMI1, HDMI2 és virtuális többképernyős csatornák videomód-elrendezési beállításait;
• A WEB támogatja a vezérlőpult bejelentkezési módjának megváltoztatását, a bejelentkezési mód pedig az egyszeri jelszavas bejelentkezést és a felhasználónév + jelszó bejelentkezést;
• Támogatja az eszköz IP-címének, átjárójának és maszkjának automatikus megszerzését vagy manuális beállítását, valamint támogatja a hálózati portok VLAN-osztását és NAT-konfigurációját;
• Támogatja a videó kódolási beállításait, beállíthatja a videó kódolási minőségét, a képkocka sebességét, a bitsebességet (128K-8M), a felbontást, az I frame intervallumot, az I frame-et és a P frame kvantálási együtthatót;
• Támogatja a multicast funkciót, beállíthatja a multicast címet és a multicast portot;
• Támogatja az automatikus felvételi és műsorszórási konfigurációt, állítsa be a tanári, tanulói, táblakamera-hozzáférési adatfolyam-információkat, manuálisan konfigurálja a rendezői kódot, a rendezőváltási kódot; rendező rögzítő képernyő csatorna;
• Támogatja az automatikus sugárzási eseményt kiváltó eseményprioritás és eseménymegtartási idő beállítását;
• Környezetvédelmi vezérlés: konfigurálhat központi vezérlőparancsokat minden RS232/485, I/O és infravörös vezérlő interfészhez, beállíthat szkripteket, protokollokat, ütemezett feladatokat, IoT-átjárókat, audio- és videokapcsolatokat, eszközébresztést, hálózati vezérlést, Huawei-t képernyővezérlés (Hongmeng), kétirányú elemzés, Beidou AI és egyéb vezérlő funkciók;
• Támogatja akár 16 hálózati video stream elérését, rugalmasan figyelheti az audio- és videoprotokollokat, a sávszélesség-adatokat, az elért videofolyamok hálózati csomagvesztési adatait, és mozaikokat állíthat be a videofolyamokhoz; 2. RTSP adatfolyam továbbítási szolgáltatás, támogatja az egyes RTSP továbbítási folyamok előnézetét és megtekintését a WEB oldalon, az egyes stream audioprotokollok beállítását (AAC, G711, G722) és a videó hozzáférési forrás kiválasztását;
• Támogatja a rendszerkonfigurációs fájl importálását és exportálását, az Android vezérlőtábla-konfigurációs fájljának importálását és letöltését;
• A rögzített videó igény szerint lejátszható több képernyőn a WEB-en, vagy HDMI-n keresztül kiadható a kijelzőre dekódolás és lejátszás céljából; támogatja a hasonló eszközök videofájlok beszerzését is ugyanazon a hálózaton igény szerinti megtekintéshez.
